OPTIMASS 1400

Coriolisův hmotnostní průtokoměr pro všeobecné aplikace a řízení procesů

  • Pro měření objemového a hmotnostního průtoku a hustoty plynů a kapalin; průtokoměr pokračuje v měření i při výskytu plynné fáze v kapalině a změnách provozních podmínek (EGMTM)
  • Certifikován pro hygienické aplikace
  • Příruby: DN15…100 / ½…4", max. PN100 / ASME Cl 600; různé hygienické adaptéry
  • 3 x 4…20 mA, HART®7, FF, Profibus-PA/DP, Modbus, PROFINET, EtherNet/IP™, Bluetooth®
  • Ikona/Logo pro EGM Entrained Gas Management

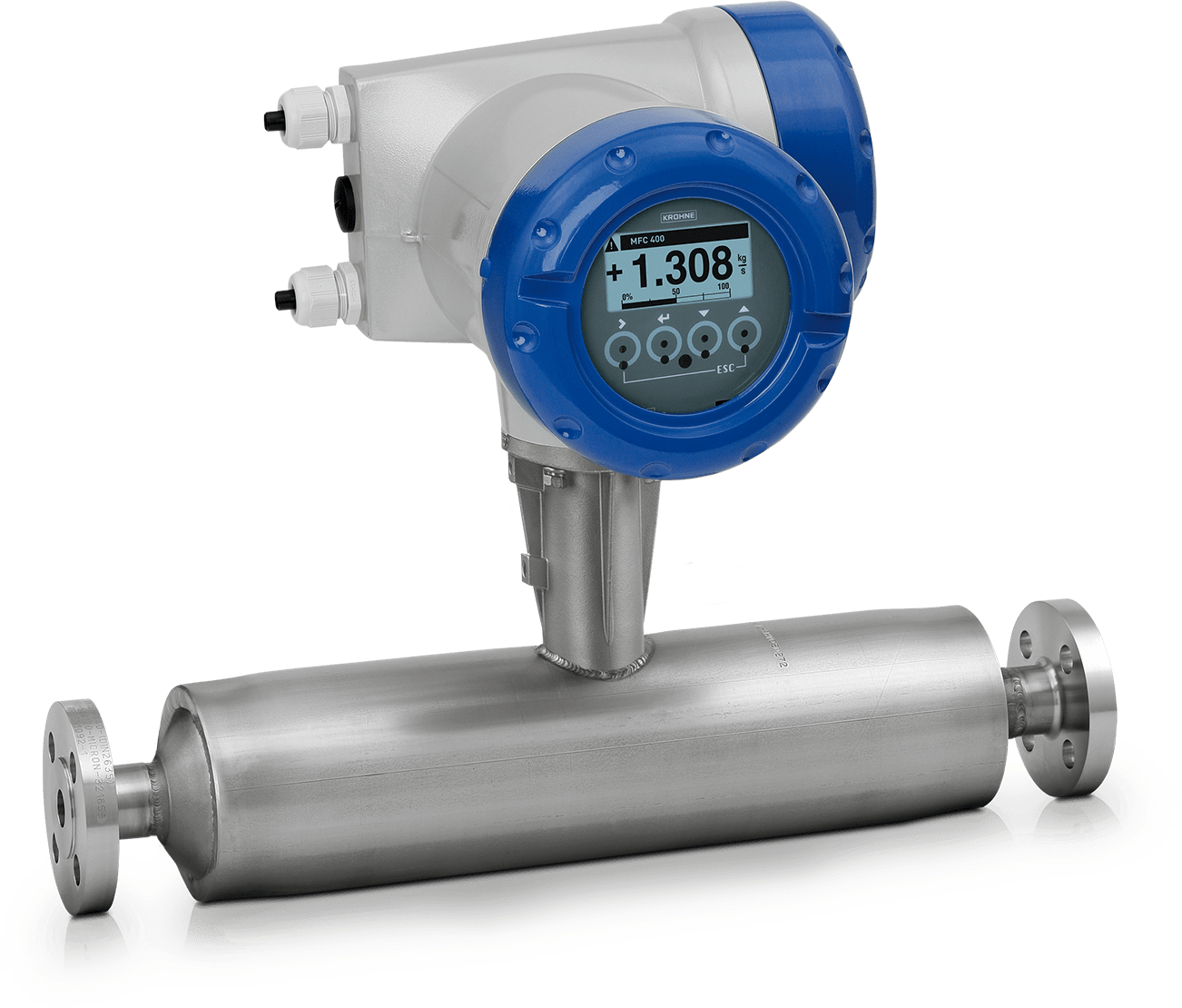

OPTIMASS 1400 C — kompaktní provedení s přírubami

Coriolisův hmotnostní průtokoměr OPTIMASS 1400 C — kompaktní provedení s přírubami

OPTIMASS 1400 je Coriolisův hmotnostní průtokoměr s dvojitou přímou trubicí a příznivou cenou pro široký okruh standardních aplikací při měření kapalin a plynů (do 170000 kg/h nebo 6235 lb/min). Průtokoměr je pro kapaliny vybaven funkcí Entrained Gas Management (EGMTM) a pokračuje v měření i při obsahu zachyceného plynu až 100%.. Tímto způsobem Coriolisův hmotnostní průtokoměr umožňuje spojité a nepřerušené měření objemového průtoku, hmotnosti, hustoty a teploty i za obtížných provozních podmínek při proudění 2 fázových médií.

OPTIMASS 1400 má optimalizovaný rozdělovač průtoku, který způsobuje minimální tlakovou ztrátu a umožňuje snadné vyprazdňování a čištění přístroje. Kromě provozního připojení přírubami je rovněž k dispozici široký sortiment standardních hygienických připojení pro aplikace v potravinářství. Stejně jako u všech ostatních Coriolisových hmotnostních průtokoměrů KROHNE neplatí pro OPTIMASS 1400 žádná omezení z hlediska montáže, je odolný vůči vibracím v potrubí a přeslechům, a lze jej tedy umístit paralelně nebo v sérii s dalšími průtokoměry. Je také schválen pro použití v prostředí s nebezpečím výbuchu. Tento Coriolisův hmotnostní průtokoměr je vybaven moderní diagnostikou (NE 107) a dodává se s různými variantami digitální komunikace. Pomocí OPTICHECK Flow Mobile app je možno provádět nastavení přístroje na místě přes zabezpečené připojení Bluetooth®. Díky tomu je možno zajistit řadu činností při uvádění do provozu, např. kalibraci nuly nebo diagnostiku, pomocí bezdrátové komunikace.

Charakteristika výrobku

  • Provedení se dvěma přímými trubicemi
  • Entrained Gas Management (EGMTM): udržení měření kapalin obsahujících zachycený plyn nebo vzduch
  • Uvedení přístroje do provozu, ověření, diagnostika a kontrola přes zabezpečené bezdrátové připojení Bluetooth® (<20 m)
  • Rychlé, zcela digitální zpracování signálu
  • Nejlepší poměr výkon/cena
  • Pro velmi přesné měření objemového a hmotnostního průtoku a hustoty (±0,15% z m. h.)
  • Rozsáhlá diagnostika snímače a měřeného procesu (vč. NE 107)
  • Integrované měření teploty
  • Optimalizovaný rozdělovač průtoku, minimální tlaková ztráta
  • Na přání vnější tlakuvzdorné pouzdro se schválením podle PED do 100 barg / 1450 psig
  • Na přání s topným pláštěm, izolací nebo bezpečnostními zátkami
  • Měření není ovlivněno způsobem montáže a změnami provozních podmínek
  • Ověření funkce průtokoměru na místě pomocí servisního modulu OPTICHECK

Typické aplikace

Základní aplikace

  • Standardní procesní aplikace do 130°C / 266°F
  • Měření plynů a kapalin s obsahem plynné fáze
  • Mobilní aplikace na automobilových a železničních cisternách, přenosných tratích
  • Měření médií s velmi malou provozní hustotou (<10 kg/m3)

Potravinářský průmysl

  • Měření průtoku, hustoty, relativní hmotnosti v pivovarnictví
  • Měření průtoku nápojů a ovocných šťáv
  • Mléčné výrobky
  • Měření přilnavých, olejovitých a mazlavých médií
  • Dávkování přísad při výrobě potravin

Farmaceutický průmysl

  • Dávkování, plnění, výroba směsí
  • Extrakce rozpouštědly
  • Měření vysoce čisté vody v napájecích okruzích

Chemický a jiný zpracovatelský průmysl

  • Měření vstupních surovin
  • Dávkování do reaktorů

Námořní přeprava zboží

  • Měření spotřeby paliva

Výroba papíru a celulózy

  • Dávkování přísad, bělicích činidel a barviv

Vodní hospodářství, čištění odpadních vod

  • Dávkování flokulantů

Varianty výrobku

OPTIMASS 1400 C Food (korozivzdorná ocel)
  • Ikona/Logo pro EGM Entrained Gas Management

OPTIMASS 1400
potravinářské provedení

Coriolisův hmotnostní průtokoměr pro univerzální použití v potravinářském a nápojovém průmyslu

  • Měření objemového a hmotnostního průtoku, hustoty a koncentrace (např. Brix, Baumé, Plato, obsah alkoholu apod.)
  • S funkcí Entrained Gas Management (EGM™) pro měření provzdušněných produktů (např. syrového mléka, jogurtu, zmrzliny)
  • Snadné vypouštění a čištění, malý prostor pro montáž
  • V souladu s FDA, EC1935/2004 a GB 4806; certifikace 3A, EHEDG
OPTIMASS 1400 F Stainless steel version
  • Ikona/Logo pro EGM Entrained Gas Management

OPTIMASS 1400
Námořní provedení

Coriolisův hmotnostní průtokoměr pro základní měření lodního paliva v námořním průmyslu

  • Měření objemového a hmotnostního průtoku, hustoty a teploty pro sledování spotřeby lodní nafty, topného oleje a jiných kapalin
  • Robustní provedení z korozivzdorné oceli odolávající extrémním podmínkám na lodích
  • Optimalizace pro systémy EcoMATE™ Fuel consumption a EcoMATE™ MRV & IMO DCS Emission monitoring  na lodích
  • Námořní schválení: DNV GL, CCS, LR, ABS, RINA, KR

Příslušenství k tomuto výrobku

OPTICHECK Master

Kapesní modul pro podrobnou kontrolu přístrojů, ověření a uvedení do provozu

  • Kontrola funkce a ověření (stupeň 0, 1, 2) na místě bez přerušení měřeného procesu
  • Pohodlné uvedení přístrojů do provozu, např. kalibrace nuly
  • Podrobné záznamy pro dokumentaci o kontrolních zkouškách bezpečnostních smyček podle IEC 61508/61511 a pro systémy řízení jakosti (ISO 9001)

Zobrazit podrobnosti o výrobku

OPTICHECK DTM

DTM pro rozšířenou verifikaci přístroje a uvedení do provozu

  • Použití s libovolnou aplikací FDT frame z velínu nebo na místě
  • Rozšířené ověření (stupeň 0, 1) bez přerušení procesu
  • Podrobné záznamy pro dokumentaci o kontrolních zkouškách bezpečnostních smyček podle IEC 61508/61511 a pro systémy řízení jakosti (ISO 9001)

Zobrazit podrobnosti o výrobku

OPTICHECK Mobile

Mobilní aplikace pro bezdrátové ověření, kontrolu a uvedení do provozu

  • Bezdrátové nastavení a uvedení přístroje do provozu přes zabezpečené připojení Bluetooth
  • Ověření bez nutnosti přerušit měření
  • Sledování funkce přístroje a parametrů aplikace
  • Volně ke stažení pro iOS a Android

Zobrazit podrobnosti o výrobku

Příklady aplikací

Související výrobky

MFC 400

Převodník průtoku pro kombinaci s Coriolisovými snímači hmotnostního průtoku řady OPTIMASS

  • Kompaktní a oddělené provedení na konzolu
  • S rozsáhlou diagnostikou (NE 107) a funkcí Entrained Gas Management (EGM™) pro náročné aplikace
  • 4vodičový, 3 x 4…20 mA, HART®7, Modbus, FF, Profibus-PA/DP, PROFINET, EtherNet/IP™, Bluetooth®
  • Zabezpečený bezdrátový přístup přes Bluetooth® nebo dálkově přes HART®, i pro aplikace související s bezpečností

Zobrazit podrobnosti o výrobku

OPTIMASS 1000

Coriolisův snímač hmotnostního průtoku pro kombinaci s převodníky MFC 010 a MFC 400

  • Provedení se dvěma přímými trubicemi
  • Rozměry připojení: DN15…100 / ½…4"
  • Materiál měřicí trubice: korozivzdorná ocel Duplex

Zobrazit podrobnosti o výrobku
