OPTISWIRL 2100

Vírový průtokoměr pro základní aplikace při měření energií

  • Pro kapaliny, (vlhké) plyny, sytou a přehřátou páru (+240°C)
  • S integrovanou redukcí jmenovité světlosti pro větší měřicí rozpětí, a to i při měření v potrubích velkých průměrů
  • Přírubový: DN15…300 / ½…12"; mezipřírubový: max. DN100 / 4"
  • 2vodičový, 4…20 mA, HART®7

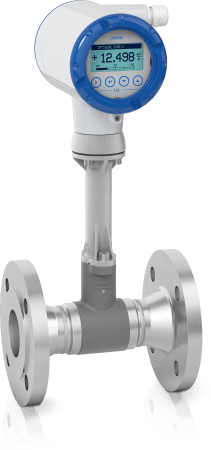

OPTISWIRL 2100 C s přírubami

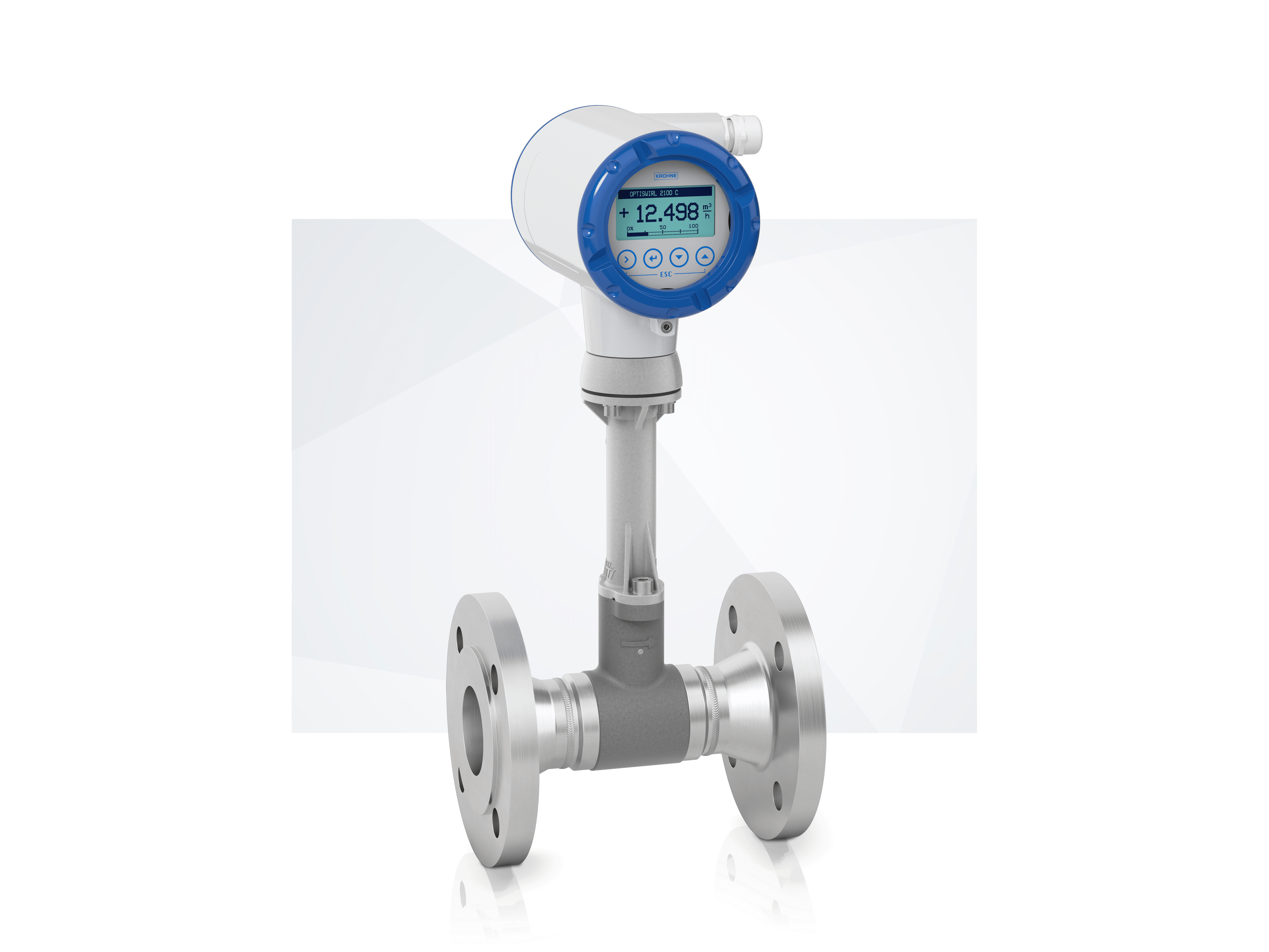

OPTISWIRL 2100 C DN 50

OPTISWIRL 2100 je vírový průtokoměr pro základní aplikace při měření energií ve všech průmyslových odvětvích. Tento 2vodičový přístroj je ideální volbou pro spolehlivé měření vodivých i nevodivých kapalin, (vlhkých) plynů nebo páry tam, kde není požadována vysoká přesnost. Robustní vírový průtokoměr je založen na stejné technologii jako ostatní výrobky řady OPTISWIRL, avšak bez speciálních variant dodávaných pro OPTISWIRL 4200. Díky tomu se jedná o vírový průtokoměr s mimořádně příznivou cenou. Tento průtokoměr je rovněž vybaven osvědčenou technologií AVFD (Advanced Vortex Frequency Detection) pro filtrování signálu, která zaručuje stabilní měření i za obtížných provozních podmínek.

OPTISWIRL 2100 se dodává v několika různých variantách. Tento vírový průtokoměr je k dispozici s přírubami nebo v úsporném mezipřírubovém provedení. Pro dosažení velkého měřicího rozpětí, a to i v potrubích velkých světlostí, je možno objednat provedení s integrovanou redukcí jmenovité světlosti (F1R/F2R). Převodník signálu odděleného provedení na konzolu (F) může být umístěn až 50 m / 164 ft od snímače průtoku. Průtokoměr je rovněž schválen pro použití v prostorech s nebezpečím výbuchu.

Charakteristika výrobku

  • Průtokoměr v ekonomickém provedení
  • Přírubové nebo úsporné mezipřírubové provedení (do DN100 / 4")
  • Moderní technologie filtrování signálu (AVFD - Advanced Vortex Frequency Detection)
  • Varianta F1R/F2R umožňuje úspory při instalaci bez drahých redukcí potrubí
  • Dodáván jako kompaktní (C) nebo oddělené (F) provedení
  • Robustní konstruce (IP66/67)
  • Grafický displej s vysokým rozlišením, lze otáčet v krocích po 90
  • Alternativní ovládání magnetickým perem se zavřeným krytem
  • Komunikační protokol HART®7
  • Schválení Ex ia, Ex d

Typické aplikace

Základní aplikace

  • Měření páry: určení objemového nebo hmotnostního průtoku za stabilních provozních podmínek
  • Měření plynů: určení objemového průtoku plynů, jejich směsí nebo vlhkých plynů, a to provozního nebo přepočteného na normální podmínky
  • Měření kapalin: určení objemového průtoku vodivých a nevodivých kapalin

Chemický a jiný zpracovatelský průmysl

  • Uhlovodíky, teplonosné kapaliny atd.
  • Rozpouštědla
  • Odsolená voda
  • Technické plyny, plyny pro svařování, pára

Výroba a zpracování kovů

  • Chladicí okruhy
  • Stlačený vzduch
  • Inertní plyny
  • Kyslík
  • Zemní plyn
  • Pára

Potravinářský průmysl, biologické vědy

  • Pára, procesy CIP/SIP
  • Voda zbavená solí, odsolená voda
  • CO2

Výroba papíru a celulózy

  • Stlačený vzduch, pára

Vodní hospodářství, čištění odpadních vod

  • Stlačený vzduch, pára

Ropný a plynárenský průmysl

  • Petrochemické produkty (benzín, etylen apod.)
  • Pára

Varianty výrobku

OPTISWIRL 2100 F DN 50

OPTISWIRL 2100 F

Vírový průtokoměr s odděleným převodníkem

  • Ideální pro špatně přístupná měřicí místa
  • Snadná montáž pomocí 6žilového stíněného kabelu
  • Pro umístění převodníku až 50 m / 164 ft od snímače
OPTISWIRL 2100 C DN 50

OPTISWIRL 2100 F1R/F2R

Vírový průtokoměr s integrovanou redukcí jmenovité světlosti

  • S integrovanou redukcí jmenovité světlosti pro větší měřicí rozpětí v potrubích velkých světlostí až  do DN300 / 12"
  • Úspora nákladů a práce na výrobu redukcí potrubí
  • Výrazné snížení nákladů na instalaci a méně míst potenciálních netěsností
  • Redukce až o dvě jmenovité světlosti
OPTISWIRL 2100 C DN 50

OPTISWIRL 2100
Flange

Vírový průtokoměr pro základní požadavky

  • Se standardním připojením přírubami podle DIN, ANSI nebo JIS: DN15...DN300 / 1/2...12"
  • Materiál přírub: konstrukční ocel (A105)
  • Těleso snímače z korozivzdorné oceli (1.4408 / CF8M)
  • Vestavné délky podle ISO / DVGW

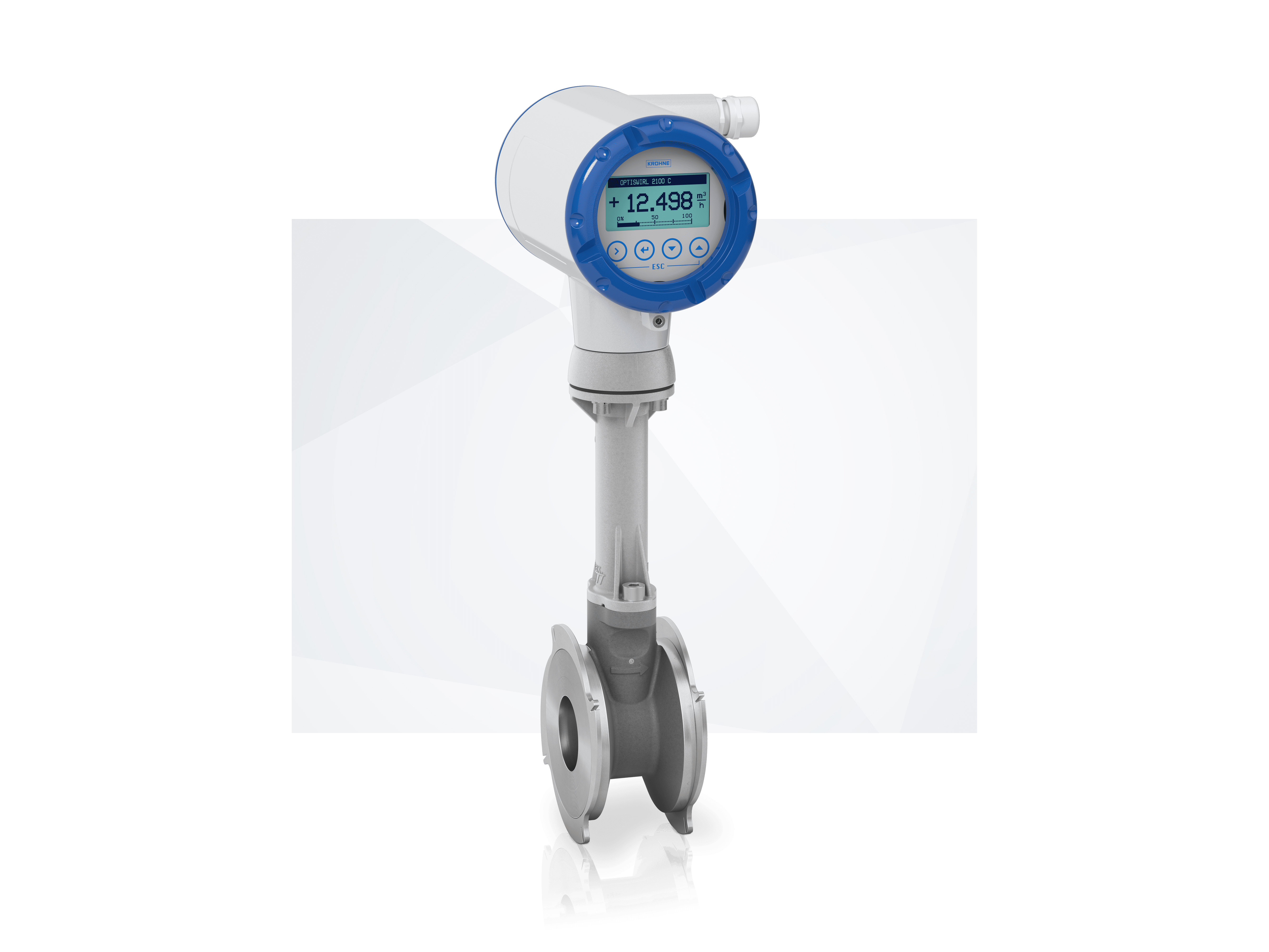

OPTISWIRL 2100 mezipřírubové provedení

OPTISWIRL 2100
Sandwich

Vírový průtokoměr v mezipřírubovém provedení

  • Úspora nákladů a místa: DN15...DN100 / ½...4"
  • Těleso snímače z korozivzdorné oceli (1.4408 / CF8M)
  • Vestavná délka: 65 mm / 2,56"
  • Středicí kroužky pro snadnou montáž bez posunutí

Související výrobky

VFC 100

Převodník signálu vírových průtokoměrů pro kombinaci se snímači průtoku OPTISWIRL 2000

  • Kompaktní a oddělené provedení na konzolu
  • S technologií filtrování signálu AVFD (Advanced Vortex Frequency Detection)
  • 2vodičový, 4…20 mA, HART®7

Zobrazit podrobnosti o výrobku

OPTISWIRL 2000

Snímač vírového průtokoměru pro kombinaci s převodníkem signálu VFC 100

  • Materiál trubice: odlitek z korozivzdorné oceli (1.4408 / CF8M)
  • Rozměry připojení: DN15…300 / ½…12" (přírubový), DN15…100 / ½…4" (mezipřírubový)
  • Na přání s integrovanou redukcí jmenovité světlosti

Zobrazit podrobnosti o výrobku
