OPTISWIRL 4200

Vírový průtokoměr pro distribuci energií, systémy managementu hospodaření s energií

  • Pro kapaliny, (vlhké) plyny, sytou a přehřátou páru (do +240°C)
  • Integrované měření tlaku a teploty: přímý výstup hmotnostního nebo přepočteného průtoku, energie, celkového/čistého množství tepla
  • Přírubový: DN15…300 / 12…12"; mezipřírubový: max. DN100 / 4"
  • 2vodičový, 4…20 mA, HART®, FF, Profibus-PA
  • Ikona/Logo pro Integrovaný přepočítávač průtoku

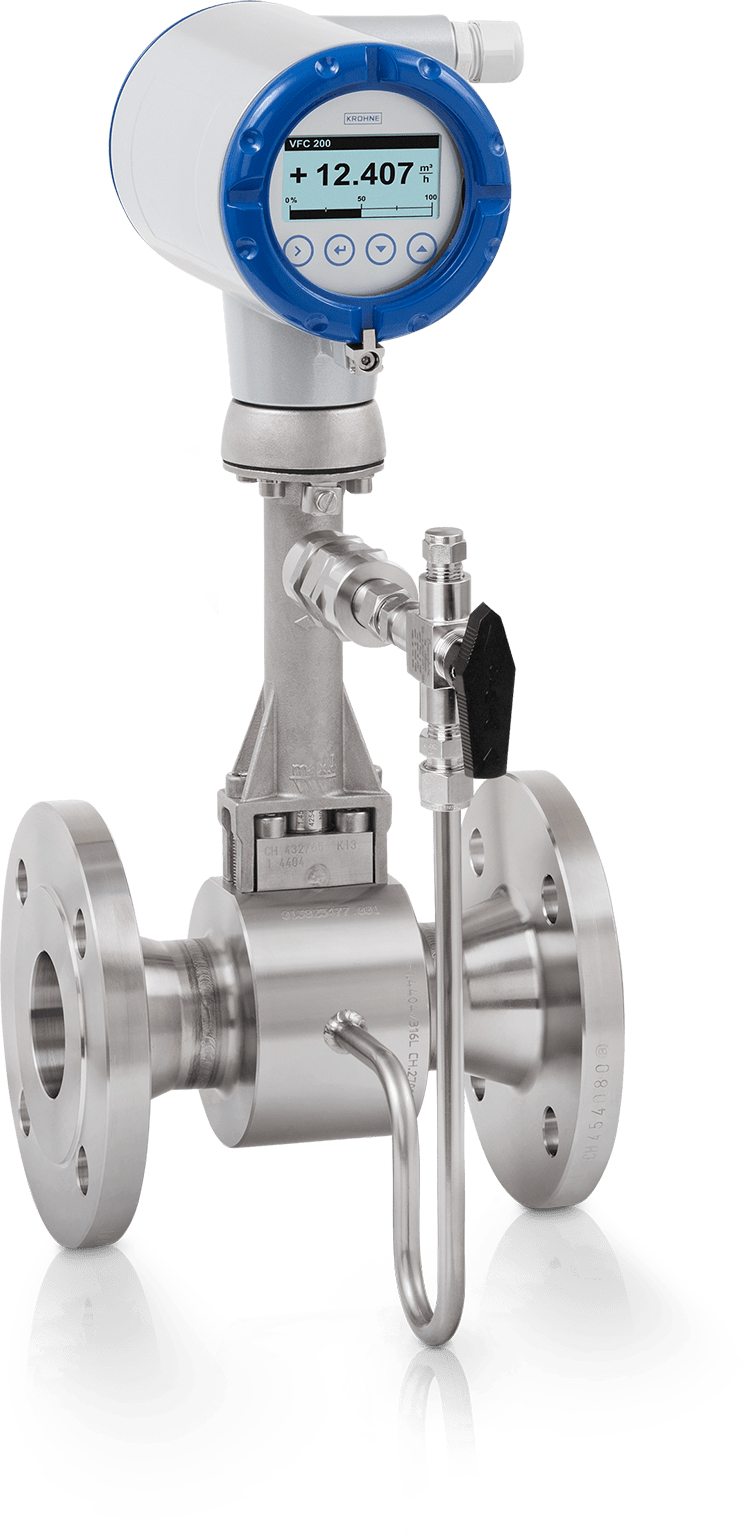

OPTISWIRL 4200 C — kompaktní provedení s integrovanou tlakovou a teplotní kompenzací, oddělovacím kohoutem a přírubami

Vírový průtokoměr OPTISWIRL 4200 C — kompaktní provedení s integrovanou tlakovou a teplotní kompenzací, oddělovacím kohoutem a přírubami

OPTISWIRL 4200 je vírový průtokoměr s integrovaným snímačem teploty. Je ideálním přístrojem pro měření průtoku kapalin, suchých nebo vlhkých plynů a syté nebo přehřáté páry v přívodních potrubích a distribučních sítích. Tento průtokoměr je také optimální volbou pro moderní systémy managementu hospodaření s energií (podle ISO 50001) a na přání se dodává s integrovaným měřením množství celkového a čistého tepla v páře a kondenzátu. Pro měření plynů a páry při měnících se provozních podmínkách může být vírový průtokoměr doplněn integrovaným snímačem tlaku.

Na rozdíl od tradičních vírových průtokoměrů je OPTISWIRL 4200 schopen měřit současně průtok, teplotu i tlak a provádět požadované výpočty v jediném přístroji. Takto je možno ušetřit až 45% nákladů na instalaci a dosáhnout lepší přesnosti celého systému. Průtokoměr je k dispozici v přírubovém nebo mezipřírubovém provedení. Rovněž se na přání dodává s integrovanými redukcemi jmenovité světlosti nebo s odděleným převodníkem na konzolu (s délkou kabelu až 50 m / 164 ft). OPTISWIRL 4200 byl vyvinut pro bezpečnostní přístrojové systémy (SIS) a je schválen pro použití v prostorech s nebezpečím výbuchu.

Charakteristika výrobku

  • Přírubové nebo úsporné mezipřírubové provedení (do DN100 / 4")
  • Kompaktní všestranný přístroj pro proměnlivé provozní podmínky
  • Integrované měření množství tepla předaného horkou vodou nebo parou s možností odečtu tepla ve vratném kondenzátu
  • Na přání s oddělovacím kohoutem umožňujícím výměnu a případnou rekalibraci snímače tlaku bez přerušení provozu
  • Moderní technologie filtrování signálu (AVFD - Advanced Vortex Frequency Detection)
  • Na přání integrované redukce jmenovité světlosti, velké měřicí rozpětí
  • Úspora až 45% nákladů na instalaci ve srovnání s klasickým vírovým průtokoměrem a externími snímači tlaku a teploty
  • Také ve zdvojeném provedení se dvěma nezávislými snímači a převodníky v jednom přístroji pro různá média v jednom potrubí
  • Rovněž k dispozici v odděleném provedení s převodníkem pro montáž na konzolu ve vzdálenosti až 50 m / 164 ft od snímače
  • Certifikace pro SIL2/3 podle IEC 61508
  • Ověření funkce průtokoměru na místě pomocí servisního modulu OPTICHECK

Typické aplikace

Základní aplikace

  • Dodávky energií: distribuce v pomocných a zásobovacích okruzích
  • Měření (ne)vodivých kapalin, plynů, syté a přehřáté páry
  • Měření celkového/čistého množství tepla předaného horkou vodou nebo parou
  • Měření na výstupu kompresoru a určování množství nasávaného vzduchu (FAD)
  • Měření spotřeby technických plynů (zemní plyn, dusík apod.)
  • Měření spotřeby stlačeného vzduchu

Chemický a jiný zpracovatelský průmysl

  • Uhlovodíky, teplonosné kapaliny
  • Rozpouštědla
  • Odsolená voda
  • Technické plyny, plyny pro svařování, pára
  • Petrochemické produkty (benzín, etylen apod.)

Výroba a zpracování kovů

  • Chladicí okruhy
  • Stlačený vzduch
  • Inertní plyny
  • Kyslík
  • Zemní plyn
  • Pára

Potravinářský průmysl

  • Vysoce čistá voda a odsolená voda
  • CO2
  • Spotřeba hořáků
  • Pára

Strojírenství a výroba přístrojů (zařízení OEM)

  • Nosný vzduch apod. (např. pro sterilizační jednotky, balicí stroje apod.)
  • Spotřeba hořáků

Obnovitelné zdroje energie, čištění odpadních vod

  • Suchý a vlhký bioplyn na vstupu do kogeneračních jednotek (kombinovaná výroba elektřiny a tepla)

Výroba papíru a celulózy

  • Stlačený vzduch, pára apod.

Těžba a přeprava ropy a plynu

  • Petrochemické výrobky (benzín, etylen atd.)
  • Zemní plyn

Varianty výrobku

Vírový průtokoměr OPTISWIRL 4200 F — oddělené provedení pro montáž na konzolu
  • Ikona/Logo pro Integrovaný přepočítávač průtoku

OPTISWIRL 4200 F

Oddělené provedení pro montáž na konzolu

  • Umístění převodníku až 50 m od snímače
  • Ideální pro špatně přístupná měřicí místa
  • Snadné ovládání a odečítání měřených hodnot
Vírový průtokoměr OPTISWIRL 4200 Dual — provedení se dvěma snímači a dvěma převodníky
  • Ikona/Logo pro Integrovaný přepočítávač průtoku

OPTISWIRL 4200 Dual

Se dvěma nezávislými snímači průtoku a dvěma převodníky signálu

  • Skutečně redundantní měření dvěma nezávislými snímači
  • Ztráta měřeného signálu je prakticky nemožná
  • Pro potrubí se střídáním měřených médií a zvýšené požadavky na spolehlivost
  • Každý převodník je možno nastavit pro jiné médium
  • Certifikace SIL 23
Vírový průtokoměr OPTISWIRL 4200 F1R/F2R — provedení s integrovanou redukcí jmenovité světlosti
  • Ikona/Logo pro Integrovaný přepočítávač průtoku

OPTISWIRL 4200 F1R/F2R

S integrovanou redukcí jmenovité světlosti

  • Pro prostorově úsporné a ekonomické instalace
  • Velké měřicí rozpětí i v potrubích velkých světlostí
  • Redukce navazujícího potrubí nejsou potřebné, úspora nákladů a práce, snížení počtu potenciálních míst úniku měřeného média
  • Snížení nákladů na instalaci
Vírový průtokoměr OPTISWIRL 4200 Flange
  • Ikona/Logo pro Integrovaný přepočítávač průtoku

OPTISWIRL 4200
Flange

Standardní vírový průtokoměr pro univerzální použití

  • Moderní technologie filtrování signálu - AVFD (Advanced Vortex Frequency Detection)
  • Stabilní měření i za měnících se provozních podmínek
  • Integrovaná kompenzace hustoty pro sytou páru pomocí integrovaného měření teploty.
  • Univerzální přístroj pro měření plynů, páry a kapalin
  • Certifikace SIL23
Vírový průtokoměr OPTISWIRL 4200 — mezipřírubové provedení pro úsporu místa
  • Ikona/Logo pro Integrovaný přepočítávač průtoku

OPTISWIRL 4200 Sandwich

V úsporném mezipřírubovém provedení

  • V úsporném mezipřírubovém provedení
  • Všechny výhody přírubového provedení
  • Středicí kroužky pro snadnou montáž
  • Certifikace SIL2
