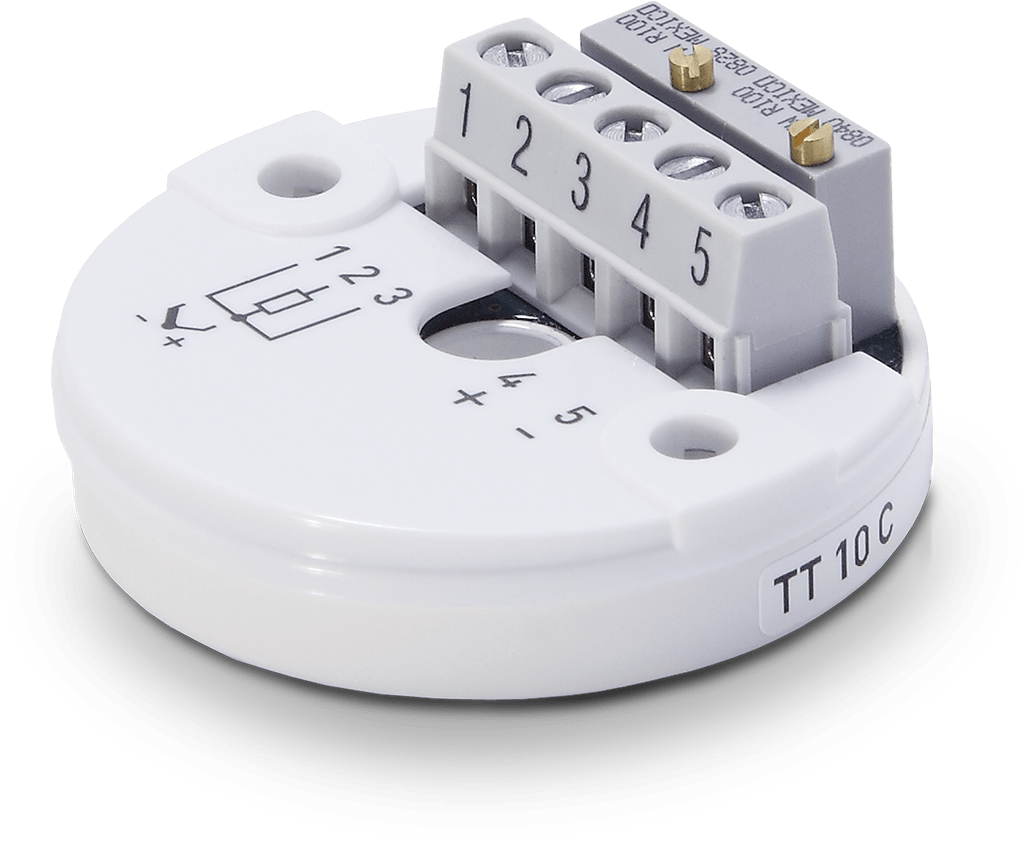

OPTITEMP TT 10 C
Převodník teploty pro odporové senzory a termočlánky do hlavice
- Vstup: 1 x Pt100, 3vodičový (odporový); J, L, T, K, N (termočlánek)
- Výstup 2vodičový, 4…20 mA
- Nastavitelný ručně
- Chyba měření: ±0,15 %
OPTITEMP TT 10 C – standardní provedení
OPTITEMP TT 10vC je nastavitelný 2vodičový převodník teploty pro montáž do hlavice. Používá se s odporovými senzory Pt100 nebo termočlánky typu J, L, T, K a N. Tento výkonný a spolehlivý převodník teploty se uplatní v celé řadě běžných průmyslových aplikací. Přístroj má proudový výstup 4…20 mA.
OPTITEMP TT 10 C se nastavuje pomocí pájecích segmentů a umožňuje snadné připojení vodičů přes středový otvor. Nastavení nuly a maxima rozsahu se provádí trimry. Tento převodník teploty je určen pro montáž do připojovací hlavice typu B nebo větší. Alternativně lze převodník OPTITEMP TT 10 C rovněž namontovat na DIN lištu pomocí příslušné montážní sady. Provedení převodníku určené přímo pro montáž na DIN lištu se dodává jako OPTITEMP TT 10 R.
Charakteristika výrobku
- Analogový převodník s příznivou cenou
- Nastavení pomocí pájecích segmentů a trimrů
- Na přání: konfigurace podle požadavků zákazníka
- Snadné připojení vodičů přes středový otvor
- Napájení s ochranou proti přepólování
- Se zalitou elektronikou pro zvýšení její ochrany
- Vhodný pro připojovací hlavice typu B nebo větší
- Doplňková montážní sada pro montáž na DIN lištu (podle DIN EN 60715)
- Na přání v jiskrově bezpečném provedení: ATEX (zóna 0, 1, 2)
Technické údaje
| Montáž převodníku | Do hlavice |
| Galvanické oddělení | Ne |
| Vstup převodníku | Odporový senzor, Termočlánek |
| Programovatelný převodník | Ne |
| Diagnostické funkce | Sensor break detection, Sensor error correction, Sensor short circuit detection |
Schválení/Normy
| Certifikáty/schválení - nebezp. prostory (Ex) | ATEX |
| Soulad s NAMUR | NE 21, NE 43 |
Komunikace
| Analogové výstupy | 4…20 mA |
