WATERFLUX 3070

Magneticko-indukční vodoměr pro měření ve vodárenských sítích a měření v obchodním styku

  • Napájení z baterií nebo ze sítě, na přání se záložní baterií (vč. Modbus)
  • Integrované měření teploty a tlaku pro detekci netěsností
  • Obchodní měření: MI-001, OIML R49 do DN600 / 24", bez přímých úseků před a za snímačem
  • Možnost umístění přímo v zemi bez šachtice (IP68)

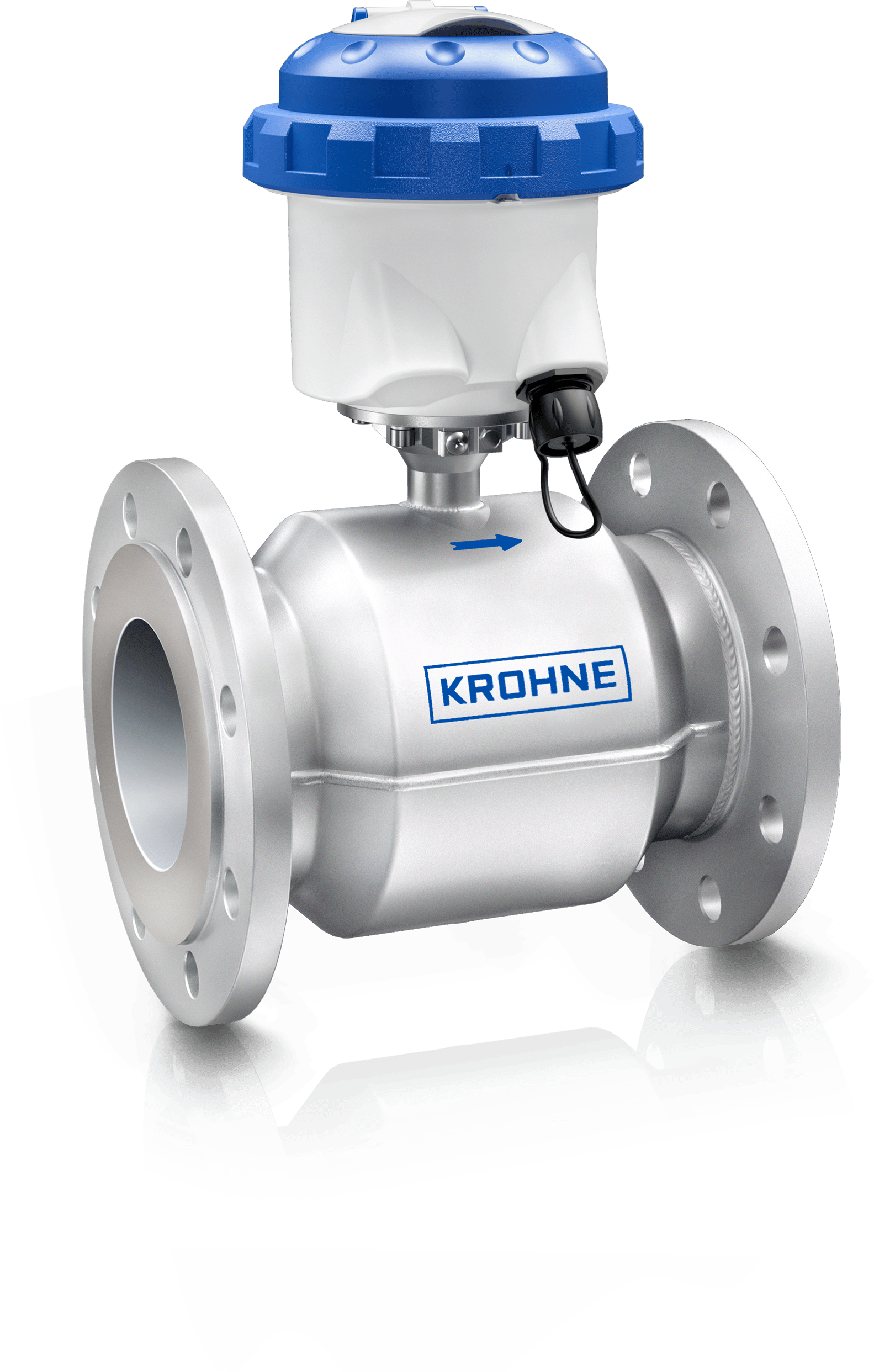

WATERFLUX 3070 C — kompaktní provedení s napájením z baterií

Magneticko-indukční průtokoměr WATERFLUX 3070 C — kompaktní provedení s napájením z baterií

WATERFLUX 3070 je bateriově napájený magneticko-indukční vodoměr pro měření při jímání vody, měření ve vodárenských sítích a měření pitné vody v obchodním styku (MI-001, OIML R49). Po doplnění snímači tlaku a teploty může být průtokoměr rovněž použit pro detekci netěsností, kontrolu jakosti a systémy řízení tlaku. Na rozdíl od mechanických vodoměrů nepotřebuje WATERFLUX 3070 pravidelnou údržbu a má mnohem větší měřicí rozpětí (1000:1). Měřicí trubice se zmenšeným obdélníkovým průřezem umožňuje stabilní měření i při velmi malých průtocích. Díky optimalizovanému rychlostnímu profilu může být WATERFLUX 3070 namontován téměř kdekoliv i bez přímých úseků před a za přístrojem — za koleny, šoupátky nebo redukcemi potrubí. Rovněž je možné umístění přímo v zemi nebo v místech s trvalým zaplavením.

WATERFLUX 3070 může být napájen různými způsoby - z vnitřní baterie, doplňkového modulu externích baterií (“PowerBlock”) nebo ze sítě. Pro lokality, kde je k dispozici napájení, je k dispozici modul FlexPower, který umožňuje připojit bateriově napájený přístroj k místnímu zdroji s napětím 110…230 Vstř nebo 10…30 Vss, například k síti, solárnímu panelu nebo malé větrné elektrárně. Pro trvalý multiparametrový přenos měřených hodnot (např. průtoku, tlaku, teploty) je k dispozici jednoduché komunikační rozhraní Modbus RTU. Pro vzdálená nebo špatně přístupná měřicí místa (např. jímací vrty) může být vodoměr vybaven i modulem GPRS nebo 3G pro dálkový přenos měřených hodnot. Pomocí servisního modulu OPTICHECK lze na místě provést kompletní verifikaci průtokoměru WATERFLUX 3070 bez přerušení měřeného procesu.

Charakteristika výrobku

  • Obousměrné měření průtoku ve velkém dynamickém rozsahu
  • Unikátní obdélníkový průřez snímače pro výborné měřicí vlastnosti
  • S patentovanou referenční elektrodou: zemnicí kroužky nejsou potřebné
  • Vysoká přesnost při špičkových odběrech během dne i při malých průtocích v noci
  • Měřicí trubice s výstelkou z materiálu Rilsan®
  • Splňuje požadavky na měření pitné vody: ACS, DVGW, NSF, TZW, WRAS, Zdravotní ústav atd.
  • Vhodný pro trvalé ponoření v zaplavených šachticích
  • Napájení z baterie pro vzdálené lokality nebo ze sítě se záložní baterií
  • Varianta s modulem FlexPower pro napájení ze sítě, solárního panelu nebo malé větrné elektrárny
  • Unikátní varianta komunikace Modbus s malým příkonem při napájení z baterie
  • Může také být použit v rámci systémového schválení podle MID MI-004 pro fakturační měření množství tepla v distribučních sítích
  • Kompaktní nebo oddělené provedení na konzolu
  • Ověření funkce průtokoměru na místě pomocí servisního modulu OPTICHECK

Typické aplikace

Vodní hospodářství

  • Monitorování vzdálených vodních zdrojů a distribučních sítí
  • Spotřeba vody a měření v obchodním styku (i pro daňové účely)
  • Zavlažování a jímání vody
  • Úpravny vody
  • Náhrada mechanických turbinkových průtokoměrů
  • Detekce netěsností
  • Kontrola čerpadel a studní
  • Měření průtoku v obchodním styku v sítích dálkového vytápění

Varianty výrobku

WATERFLUX 3070 F

WATERFLUX 3070 F

Magneticko-indukční vodoměr s převodníkem pro montáž na konzolu

  • Dodáván se stejnými variantami jako kompaktní provedení (např. integrované měření teploty a tlaku, žádné uklidňovací úseky před/za, různé varianty napájení atd.)
  • Snímač i oddělený kryt převodníku s krytím IP68
  • Svorková skříňka snímače z korozivzdorné oceli a na přání speciální nátěr snímače pro přímé uložení do země
  • Praktický držák pro snadné připevnění krytu odděleného převodníku na stěnu měřicí šachtice nebo rozvaděče

Příslušenství k tomuto výrobku

OPTICHECK Master

Kapesní modul pro podrobnou kontrolu přístrojů, ověření a uvedení do provozu

  • Kontrola funkce a ověření (stupeň 0, 1, 2) na místě bez přerušení měřeného procesu
  • Pohodlné uvedení přístrojů do provozu, např. kalibrace nuly
  • Podrobné záznamy pro dokumentaci o kontrolních zkouškách bezpečnostních smyček podle IEC 61508/61511 a pro systémy řízení jakosti (ISO 9001)

Zobrazit podrobnosti o výrobku
