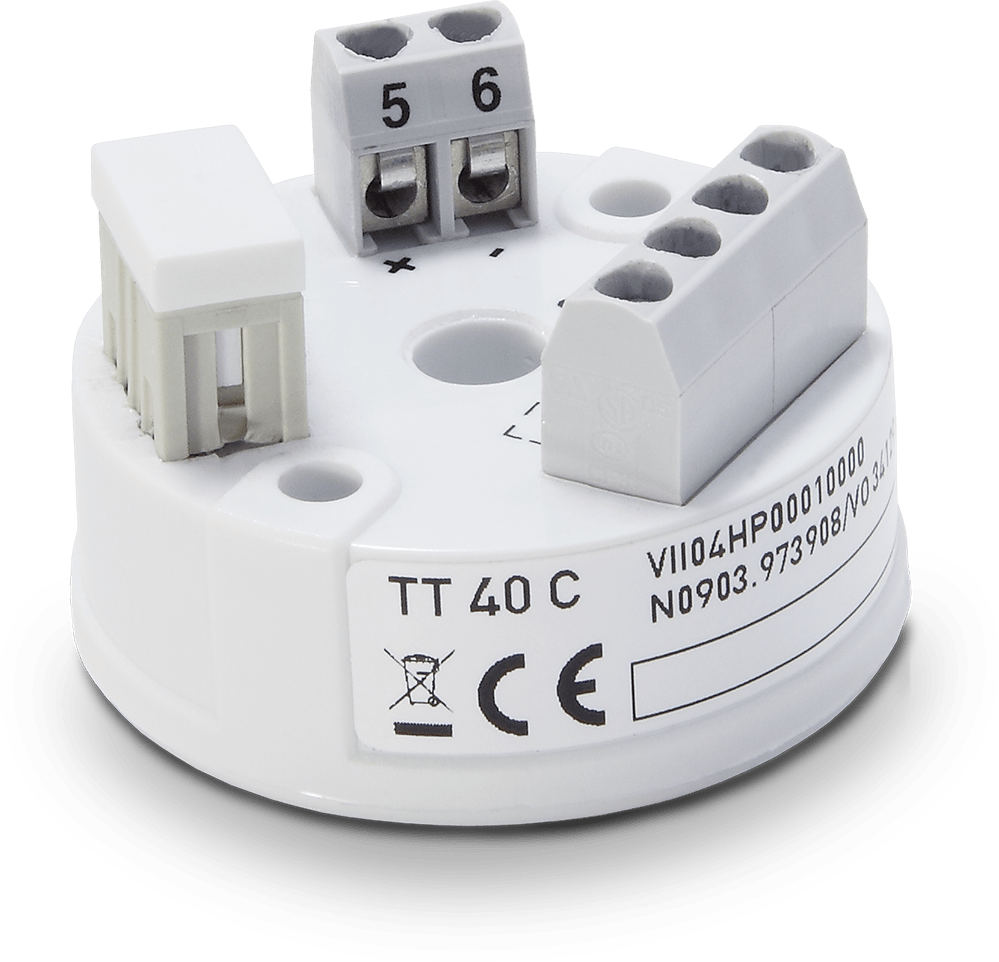

OPTITEMP TT 40 C
Převodník teploty do hlavice s univerzálními vstupy a galvanickým oddělením
- Vstup: odporové senzory, termočlánky, mV, Ω
- Výstup 2vodičový, 4…20 mA
- Programovatelný pomocí PC
- Chyba měření: ±0,05 %
OPTITEMP TT 40 C – standardní provedení
OPTITEMP TT 40 C je univerzální programovatelný 2vodičový převodník teploty do hlavice. Tento výkonný převodník s galvanickým oddělením se používá pro odporové senzory, termočlánky nebo jiné vstupy (napěťové a odporové). Převodník je vhodný zejména pro průmyslové aplikace vyžadující velkou stabilitu a přesnost měření a zároveň rychlou odezvu. Má proudový výstup (4…20 mA) lineární s teplotou.
OPTITEMP TT 40 C má integrované moderní diagnostické funkce včetně korekce chyb a diagnostiky snímače, které přispívají ke zlepšení bezpečnosti a spolehlivosti měření. Jeho unikátní funkce “SmartSense” umožňuje sledovat izolační odpor snímače a eliminovat tak související chyby měření. Tento převodník teploty je určen pro montáž do připojovací hlavice typu B nebo větší. Alternativně lze převodník OPTITEMP TT 40 C rovněž namontovat na DIN lištu pomocí příslušné doplňkové montážní sady. Samostatné provedení převodníku určené přímo pro montáž na DIN lištu je k dispozici jako OPTITEMP TT 40 R.
Charakteristika výrobku
- Velmi přesný, zcela univerzální digitální převodník
- Nastavení převodníku bez externího napájení (pomocí PC/software ConSoft)
- Rychlá odezva a aktualizace (300 ms)
- Linearizace ve 40 bodech
- Zjišťování poruchy snímače a korekce chyby snímače
- Sledování izolačního odporu (SmartSense): bezporuchový provoz až do relativní vlhkosti 95%
- Snadná kontrola smyčky u kalibrovaného výstupu
- Vysoká izolační schopnost: 3750 Vstř
- Vhodný pro připojovací hlavice typu B nebo větší
- Doplňková montážní sada pro montáž na DIN lištu (podle DIN EN 60715)
Technické údaje
| Montáž převodníku | Do hlavice |
| Transmitter channels MAX | 1 |
| Galvanické oddělení | Ano |
| Vstup převodníku | Potenciometr (Ω), Odporový senzor, Termočlánek, Napětí (mV) |
| Odporový senzor | Cu10, Ni100, Ni1000, Ni120, Pt100, Pt1000 |
| Připojení odporového senzoru | 3vodičový, 4vodičový |
| Termoelektrický vstup | B, C, E, J, K, L, N, R, S, T, U |
| Programovatelný převodník | Ano |
| Metoda nastavení | Program PC/ConSoft |
| Diagnostické funkce | Isolation monitoring (SmartSense), Sensor break detection, Sensor error correction, Sensor short circuit detection, Signal filtering function |
Schválení/Normy
| Soulad s NAMUR | NE 21, NE 43 |
Komunikace
| Analogové výstupy | 4…20 mA |
