BW 25

Vztlakový hladinoměr pro náročné aplikace a měření rozhraní kapalin

  • Spojité měření výšky hladiny, rozhraní mezi dvěma kapalinami nebo hustoty za obtížných provozních podmínek
  • Měřicí rozsah: 0,3…5,5 m
  • Hustota: ≥0,45 kg/l
  • -40…+400°C; -1…400 barg

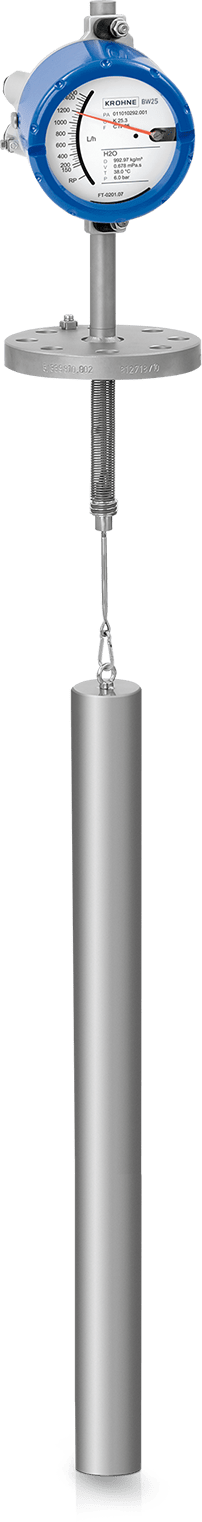

BW 25 – provedení s hliníkovým krytem

BW 25

BW 25 je po smyčce napájený vztlakový hladinoměr pro měření a/nebo signalizaci výšky hladiny nebo rozhraní dvou kapalin za extrémních provozních podmínek. Vypořádá se s agresivními médii, vysokými teplotami (až +400°C) a vysokými tlaky (až 400 barg).

BW 25 lze také použít pouze jako ukazatel výšky hladiny bez potřeby napájení. Může být vybaven mezním spínačem pro signalizaci zadané výšky hladiny. Pokud je vybaven modulem převodníku, pracuje jako hladinoměr s výstupem. Všechny tyto tři funkce lze vzájemně kombinovat. Dodatečné vybavení přístroje modulem spínače nebo převodníku je možno provést bez přerušení provozu. BW 25 lze také umístit do obtokové komory, např. pro aplikace v nádržích s míchadly.

Charakteristika výrobku

  • Převodník výšky hladiny, hladinový spínač a ukazatel v jednom
  • Snadno nastavitelný mezní spínač pro max. 2 body
  • Lze použít jako mechanický ukazatel hladiny bez napájecího zdroje
  • Modulární provedení, možnost doplnění příslušenství i za provozu
  • Celosvařované provedení s magnetickým přenosem polohy vztlakového tělesa

Typické aplikace

  • Nádrže s uhlovodíky, rozpouštědly, zásadami za extrémních provozních podmínek
  • Měření rozhraní dvou kapalin, také pro vrstvy emulzí
  • Obtoková komora pro nádrže s míchadly
  • Provoz v normálním prostředí i v nebezpečných prostorech

Varianty výrobku

BM 26A 5000 BW 25

BW 25 plus BM26A-5000

Vztlakový hladinoměr s obtokovou komorou

    • Měřicí komplet se vztlakovým hladinoměrem a obtokovou komorou
    • Velký výběr materiálů komory, např. kor. ocel 316L, 304L, slitina C276, slitina 625
    • Zobrazení výšky hladiny a rozhraní v rozsahu do 5,5 m
    • Pro obtížné provozní podmínky, např. turbulence nebo pěnu na hladině

Příklady aplikací

Základní informace

Principy měřeníVztlakové
Typ měření výšky hladinySpojité měření
Měřená médiaRozhraní dvou kapalin, Kapaliny
Kontakt s měřeným médiemAno
Měření rozhraníAno
Provozní tlak (relativní)-1…400 barg/
-14.5…5801 psig
Části ve styku s médiemAustenitická korozivzdorná ocel (1.4404/316L)
Procesní těsněníMonomer ethylenu propylen-dien (EPDM), FKM/FPM, Kalrez® 6375

Schválení/Normy

Certifikáty/schválení - nebezp. prostory (Ex)ATEX, EAC Ex
Certifikáty/schválení - ostatníNACE
Ochrana krytímIP67, NEMA4X

Komunikace

Digitální výstupyHART®
Binární výstupyMezní spínače
Analogové výstupy4…20 mA
